Карусельные грабли Z208
Карусельные грабли Z208 - это современные машины, простые в эксплуатации и обслуживании. Они оснащены рядом функциональных решений, которые значительно повышают удобство эксплуатации. Использование высококачественных компонентов и высокоточное исполнение гарантируют прочную и надежную работу машины.

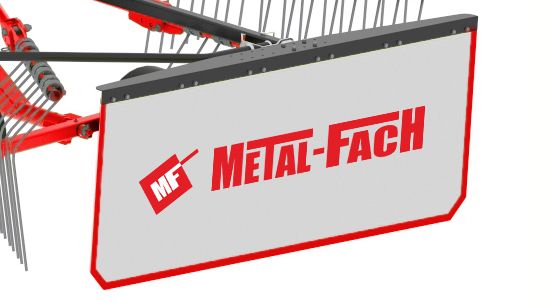

Крышка, формирующая покос
Позволяет установить ширину покоса в 5 различных положениях. Брезентовый фартук из высококачественного материала, дополнительно усиленный 6 эластичными элементами.

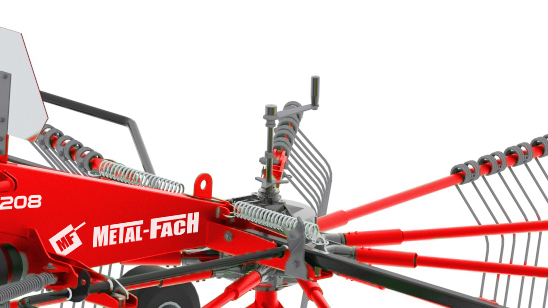

Регулировка высоты грабления
Механическая регулировка для точной установки положения зубьев.

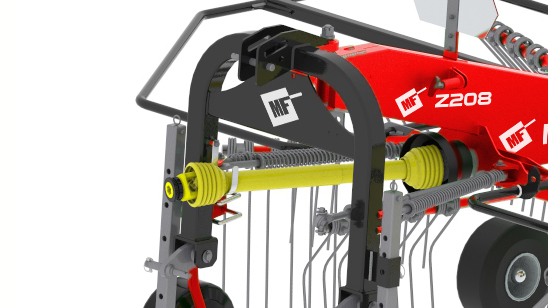

Рожок
Изготовлен из профиля квадратного сечения 80 х 80. Компактная, жесткая конструкция.
Вал отбора мощности (ВОМ)
270 Нм с храповым сцеплением M24 - для модели Z208/1
270 Нм с храповым сцеплением М34 - для модели Z208

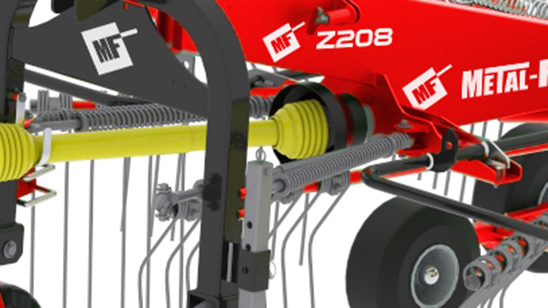

Тяги управления
Система из двух тяг, которая позволяет сцепному устройству плавно поворачиваться на 20o влево или вправо. Они жестко фиксируют машину во время транспортировки.

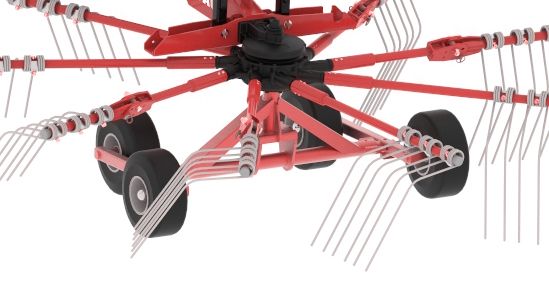

Шасси
Оснащено тандемной системой, которая позволяет правильно позиционировать машину относительно земли.
Граблины
Z208/1 - 9 граблин, 4 из которых складываются для транспортировки. Каждая граблина оснащена 3 сгребающими зубьями, изготовленными из высококачественной проволоки. Конструкция складывающейся граблины работает по принципу шарнира, что обеспечивает быстрое и простое управление.
Z208 - 11 граблин, 6 из которых складываются для транспортировки. Каждая граблина оснащена 4 сгребающими зубьями, изготовленными из высококачественной проволоки.
Техническая спецификация
| Z208/1 | Z208 | |
|---|---|---|
| Рабочая ширина [мм] | 3600 | 4200 |
| Скорость вращения ВОМ [об./мин.] | макс 540 | макс 540 |
| Масса [кг] | 570 | 630 |
| ВОМ | 270 Нм храповое сцепление M24 | 270 Нм храповое сцепление M34 |
| Ширина формируемого валка [м | 0,5-1,5 | 0,5-1,5 |
| Количество граблин | 9 (4 складывающихся для транспортировки) | 11 (6 складывающихся для транспортировки) |
| Количество зубьев, приходящихся на одну граблину [шт.] | 3 | 4 |
| Диаметр карусели [м] | 2,7 | 3,3 |
| Рабочая ширина [м] | 2,2 | 2,3 |
| Высота транспортировки [м] | 2,3 | 2,7 |
| Длина транспортировки [м] | 3,5 | 4,0 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- вал отбора мощности (ВОМ)
- опорное колесо
- защитный фартук
- механическая регулировка высоты грабления
- шасси тандемного типа
